Tạo EC2 Instance

Triển khai EC2 Instance cho Customer Gateway

ℹ️ Tổng quan

  • Trong phần này, chúng ta sẽ triển khai EC2 instance để làm Customer Gateway
  • Instance sẽ được đặt trong public subnet của VPC ASG VPN
  • Cần cấu hình security group phù hợp cho VPN và SSH access

Tạo Security Group

  1. Truy cập VPC Dashboard
    • Chọn Security Groups
    • Click Create security group

Create VPC

  1. Cấu hình Security Group
    • Name: Nhập VPN Public-SG
    • Description: Nhập Allow IPSec, SSH and Ping for servers in public subnet
    • VPC: Chọn ASG VPN

Create VPC

🔒 Security Rules - Inbound Thêm các inbound rules sau để hỗ trợ VPN và quản lý:

TypeProtocolPortSourcePurpose
SSHTCP22My IPQuản lý từ xa
ICMPICMPAllAnywherePing testing
Custom UDPUDP500AnywhereIKE (IPsec key exchange)
Custom UDPUDP4500AnywhereNAT-T (IPsec NAT traversal)

💡 Giải thích Ports:

  • Port 500 (UDP): IKE (Internet Key Exchange) - Thiết lập VPN tunnel
  • Port 4500 (UDP): NAT-T - IPsec qua NAT devices
  • ICMP: Cho phép ping để test connectivity

Create VPC

  1. Kiểm tra outbound rules và click Create security group

Create VPC

Triển khai EC2 Instance

  1. Truy cập EC2 Dashboard
    • Chọn Instances
    • Click Launch instances

Create VPC

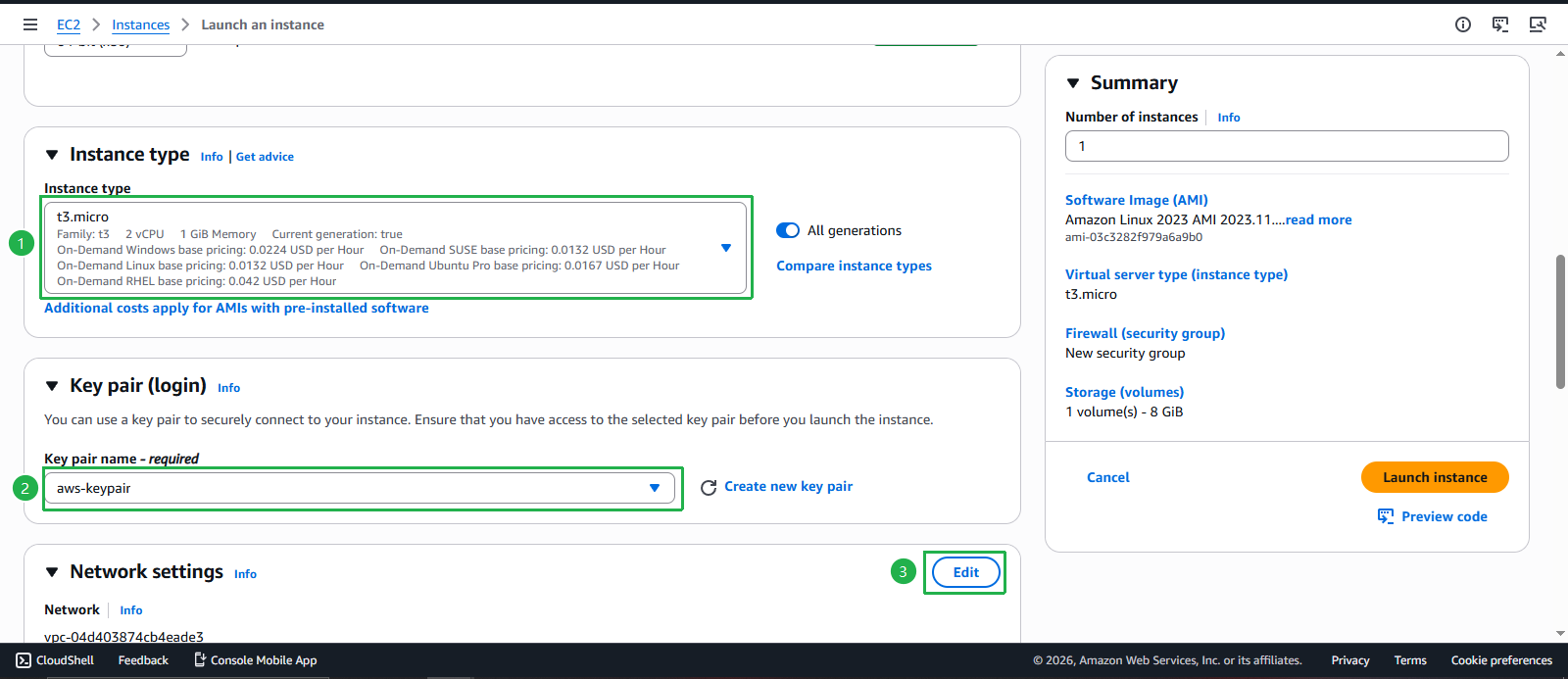

  1. Cấu hình Instance

    • Name: Nhập Customer Gateway instance
    • AMI: Chọn Amazon Linux 2023
    • Instance type: t3.micro
    • Key pair: Chọn aws-keypair

    💡 Lựa chọn Instance Type: t3.micro đủ cho VPN gateway trong lab, production nên dùng t3.small hoặc lớn hơn.

Create VPC Create VPC Create VPC

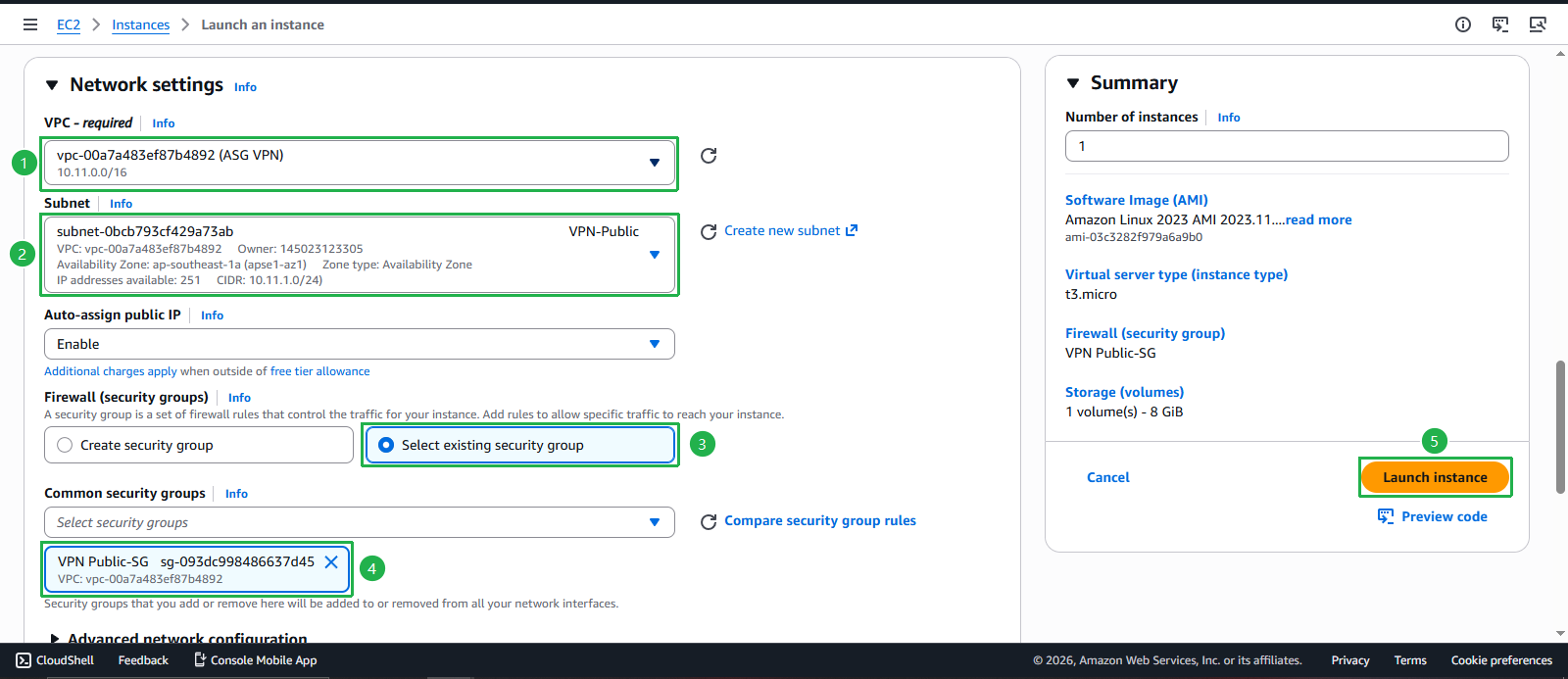

  1. Network Settings
    • VPC: Chọn ASG VPN
    • Subnet: Chọn VPN Public
    • Auto-assign public IP: Enable (Bắt buộc cho VPN)
    • Security group: Chọn VPN Public-SG

Create VPC

  1. Review và Launch Instance
    • Kiểm tra lại cấu hình
    • Click Launch instance

Create VPC

Create VPC

🏗️ Vai trò Customer Gateway

Customer Gateway EC2 Instance
├── Libreswan/OpenSwan (IPsec software)
├── Public IP (VPN endpoint)
├── Private IP (10.11.1.x)
└── Routing configuration

⚠️ Lưu ý Quan trọng

  • ✅ Instance PHẢI có public IP để thiết lập VPN tunnel
  • ✅ Security group phải mở ports 500 và 4500 (UDP) cho IPsec
  • ✅ Sẽ cần disable source/destination check (bước tiếp theo)
  • ✅ Lưu lại Public IP để cấu hình Customer Gateway

💡 Tiếp theo: Sau khi instance running, chúng ta sẽ:

  1. Disable source/destination check
  2. Cài đặt Libreswan
  3. Cấu hình IPsec tunnels

✅ Hoàn thành: Customer Gateway EC2 đã sẵn sàng cho cấu hình VPN!
