Tạo kết nối VPN

Thiết lập AWS Site-to-Site VPN Connection

ℹ️ Tổng quan

  • Trong phần này, chúng ta sẽ thiết lập kết nối VPN giữa VPC và môi trường on-premise
  • Sử dụng Virtual Private Gateway làm điểm cuối VPN phía AWS
  • Cấu hình static routing để định tuyến traffic qua VPN tunnel

Tạo VPN Connection

  1. Truy cập AWS VPC Console
    • Điều hướng đến Site-to-Site VPN Connections
    • Click Create VPN Connection

Create VPC

  1. Cấu hình VPN Connection cơ bản
    • Name tag: Nhập VPN Connection
    • Target Gateway Type: Chọn Virtual Private Gateway
    • Virtual Private Gateway: Chọn VPN Gateway đã tạo
    • Customer Gateway: Chọn Existing
    • Customer Gateway ID: Chọn Customer Gateway đã tạo

Create VPC

  1. Cấu hình Routing

    • Routing Options: Chọn Static
    • Static IP Prefixes: Nhập 10.11.0.0/16 (CIDR của môi trường on-premise)
    • Giữ nguyên các cấu hình tunnel mặc định

    💡 Static vs Dynamic Routing:

    • Static: Đơn giản, phù hợp cho lab và môi trường nhỏ
    • Dynamic (BGP): Tự động, phù hợp cho production với nhiều routes

Create VPC

  1. Khởi tạo VPN Connection
    • Review cấu hình
    • Click Create VPN Connection

Create VPC

⚠️ Lưu ý

  • Quá trình khởi tạo VPN có thể mất 5-10 phút
  • Đợi trạng thái chuyển sang Available trước khi tiếp tục

Create VPC

Cấu hình Route Propagation

  1. Cấu hình cho Public Route Table
    • Truy cập Route Tables trong VPC Console
    • Chọn route table của Public subnet (ASG VPC)
    • Chọn tab Route Propagation
    • Click Edit route propagation

Create VPC

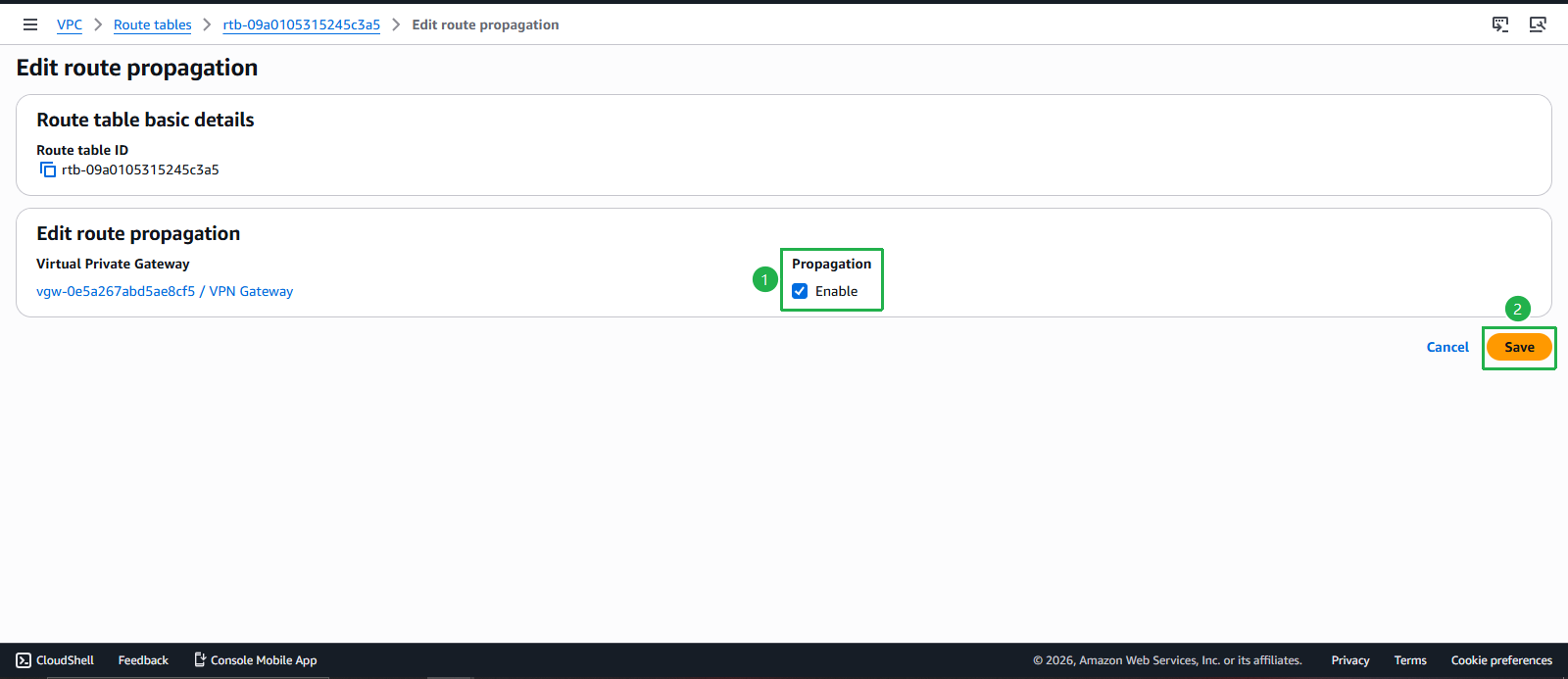

  1. Enable Route Propagation

    • Chọn Enable cho Virtual Private Gateway
    • Click Save

    💡 Route Propagation: Tự động thêm routes từ VPN vào route table, không cần cấu hình thủ công

Create VPC

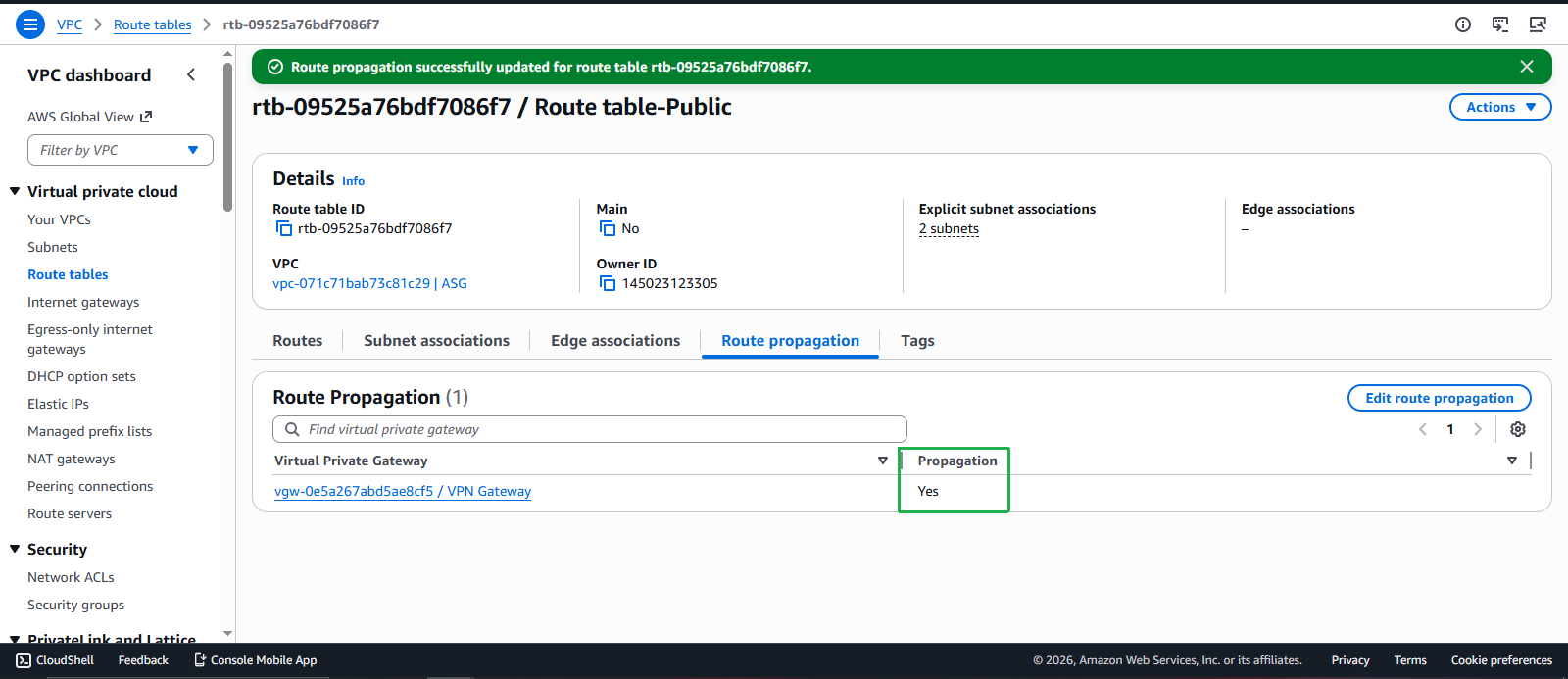

  1. Xác nhận trạng thái
    • Kiểm tra Route Propagation đã chuyển sang Yes
    • Route đến 10.11.0.0/16 sẽ tự động xuất hiện

Create VPC

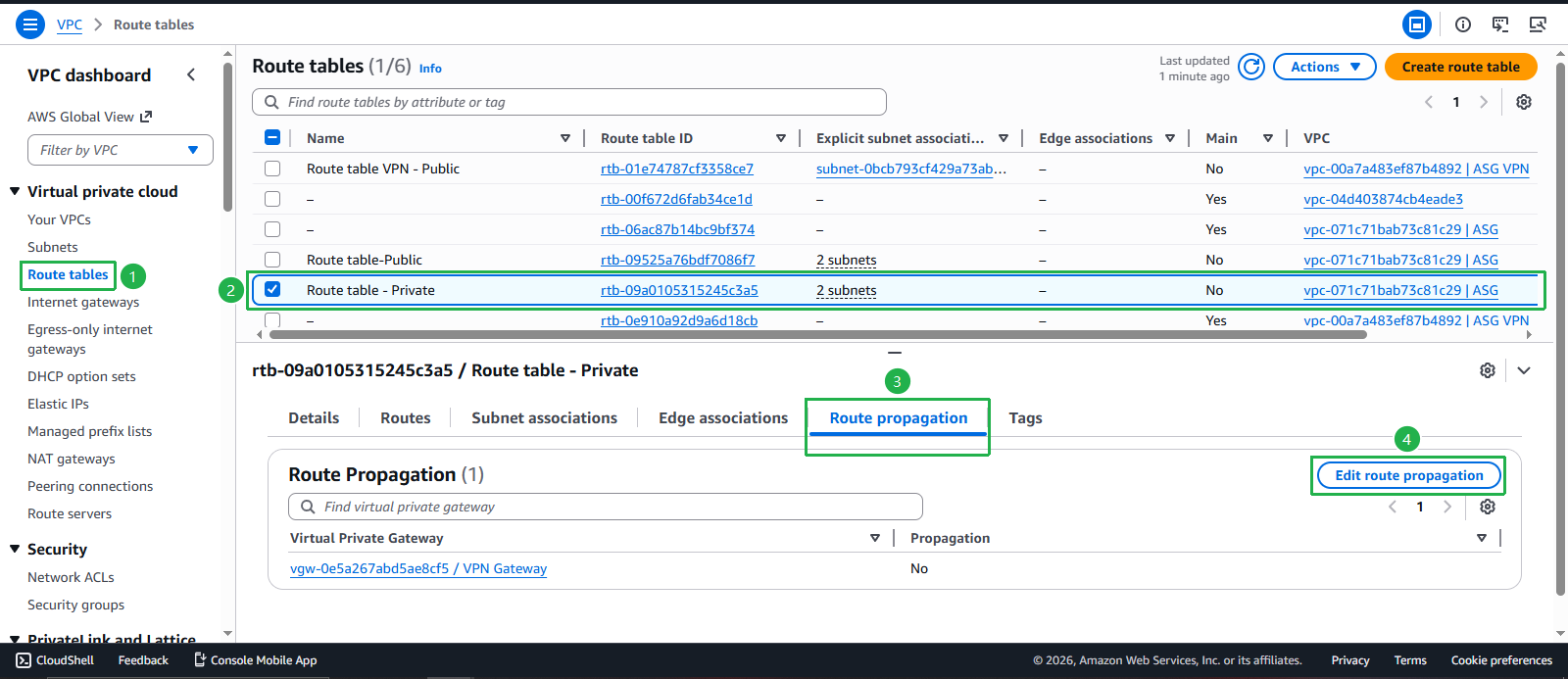

  1. Lặp lại quy trình cho Private Route Table
    • Chọn Private Route Table (ASG VPC)
    • Thực hiện tương tự các bước trên
    • Đảm bảo route propagation được enable

Create VPC Create VPC Create VPC

🏗️ Kiến trúc VPN Connection

AWS VPC (10.10.0.0/16)
    ↓
Virtual Private Gateway
    ↓
VPN Connection (2 tunnels for redundancy)
    ├── Tunnel 1: Active
    └── Tunnel 2: Standby
    ↓
Customer Gateway (10.11.0.0/16)

💡 Khái niệm Quan trọng:

  • VPN Connection: Tạo 2 IPsec tunnels cho high availability
  • Static Routes: Routes được cấu hình thủ công (10.11.0.0/16)
  • Route Propagation: Tự động cập nhật route tables với VPN routes
  • Tunnel Status: Sẽ là “DOWN” cho đến khi cấu hình Customer Gateway

🔒 Security Note

  • Route propagation tự động cập nhật bảng định tuyến khi có thay đổi
  • Chỉ enable cho các route tables cần thiết
  • Kiểm tra routes được propagate có đúng không

⚠️ Tiếp theo: VPN tunnels hiện đang DOWN. Cần cấu hình Libreswan trên Customer Gateway để tunnels UP!

✅ Hoàn thành: VPN Connection đã được tạo và route propagation đã được cấu hình!
